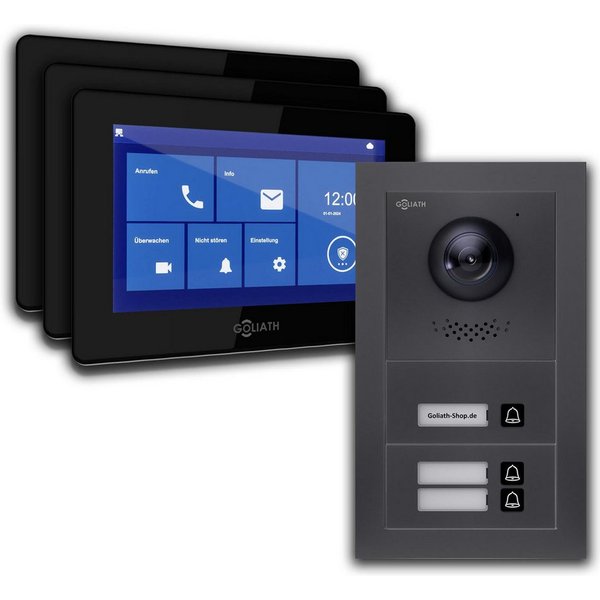

Video-Türsprechanlage Basic Line AV-BLS-16

Sehen, wer klingelt. Bequem vom Monitor aus öffnen. Machen Sie aus dem Klingeln ein Videogespräch: Sehen Sie Ihren Besuch auf dem Touchmonitor, sprechen Sie über das integrierte Mikrofon und den Lautsprecher miteinander und bedienen Sie den angeschlossenen Türöffner.

Das Set ist für 3 Wohneinheiten ausgelegt. Klingeltasten und Innenmonitore werden den jeweiligen Haushalten zugeordnet. Für die App-Funktion verbinden Sie den Innenmonitor mit Ihrem WLAN. Diese Ausführung 3× 7 Zoll Schwarz; 1 Außenstation in Anthrazit; Aufputz Dose.

Ihre Vorteile und Set-Ausstattung • 1 Außenstation in Anthrazit. • Monitoranzahl nach Auswahl: 3. Touchscreen: 7 Zoll; Farbe und Montage entsprechend Ihrer Auswahl im Angebot. • 2-Megapixel-Full-HD-Kamera mit Infrarot-Nachtsicht. • Freisprechen über Mikrofon und Lautsprecher; Bedienung des angeschlossenen Türöffners am Monitor. • Kabelgebundene Basic-Line-2-Draht-Verbindung; WLAN am Monitor dient der App-Anbindung. • Eloxierte Aluminiumfrontplatte und beleuchtete Namensschilder.

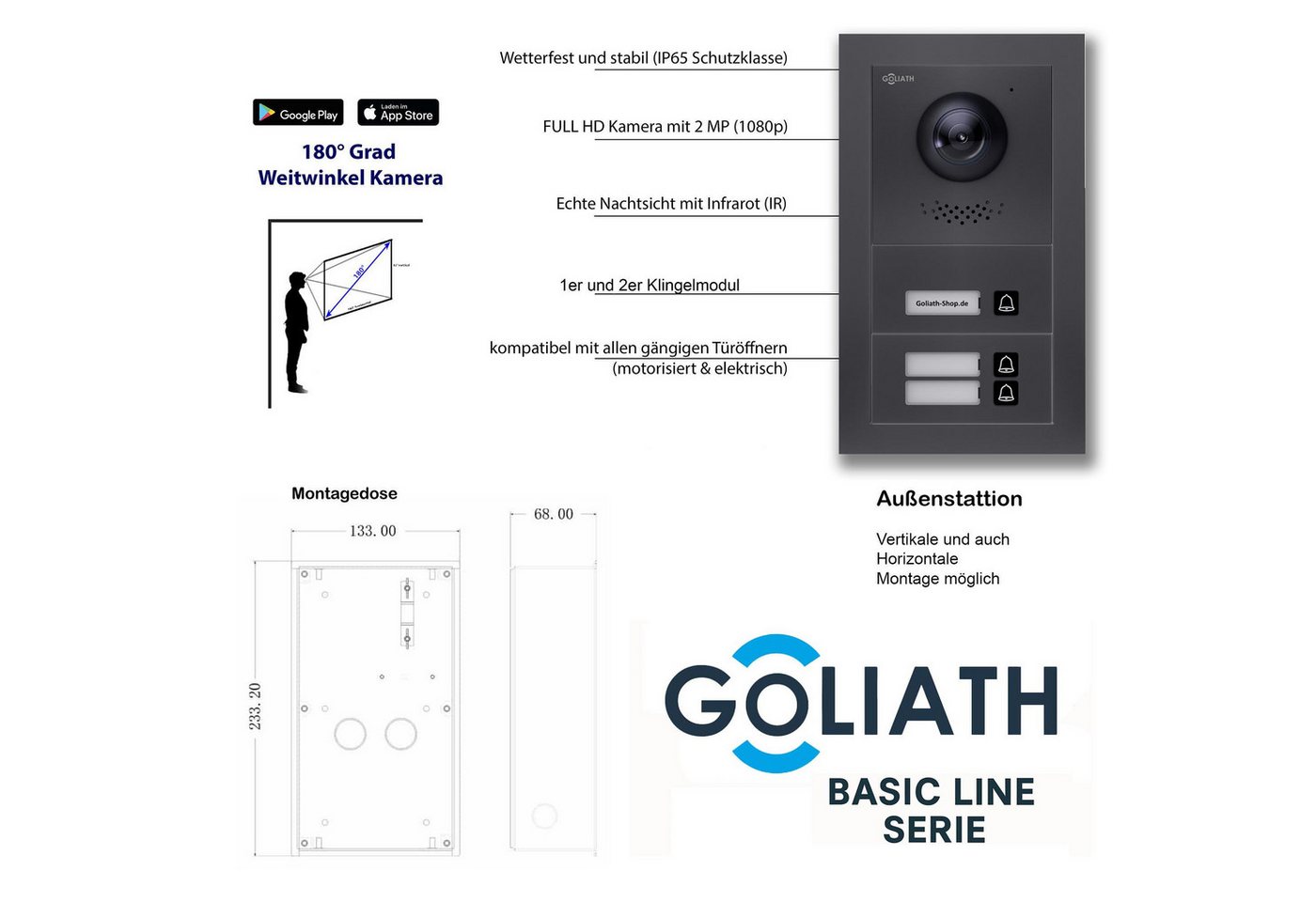

Kamera und Außenstation – technische Daten • Kamera: 1/2,8-Zoll-CMOS-Sensor mit 2 Megapixeln, Full-HD. • Infrarot-Nachtsicht für den Eingangsbereich. • Mikrofon und Lautsprecher für die Freisprechfunktion integriert. • Blickwinkel: 170° diagonal, 160° horizontal und 82° vertikal. • Schutzart der Außenstation: IP65; Stoßfestigkeit: IK07. • Frontplatte aus eloxiertem Aluminium; beleuchtete Namensschilder. • Integrierter Sabotageschutz der Außenstation. • Horizontale oder vertikale Montage mit passendem Rahmen und Gehäuse. • Briefkasteneinbau mit einer zur Außenstation passenden Einbaulösung möglich.

Lieferumfang • 1 Außenstation für 3 Wohneinheiten. • Passende Montagedose entsprechend der gewählten Aufputz- oder Unterputzausführung. • 3× Innenmonitor: 7 Zoll Schwarz. • Basic-BUS-Modul mit 48-V-Trafo. • Verteilermodul für das Mehrfamilienhaus.

Kabel, elektrischen Türöffner und dessen passende Spannungsversorgung für Ihre Installation gesondert einplanen. Zusätzlich abgebildete Ausstattungsoptionen und Erweiterungen gehören nur dann zum Set, wenn sie für die gewählte Variante ausdrücklich angegeben sind.

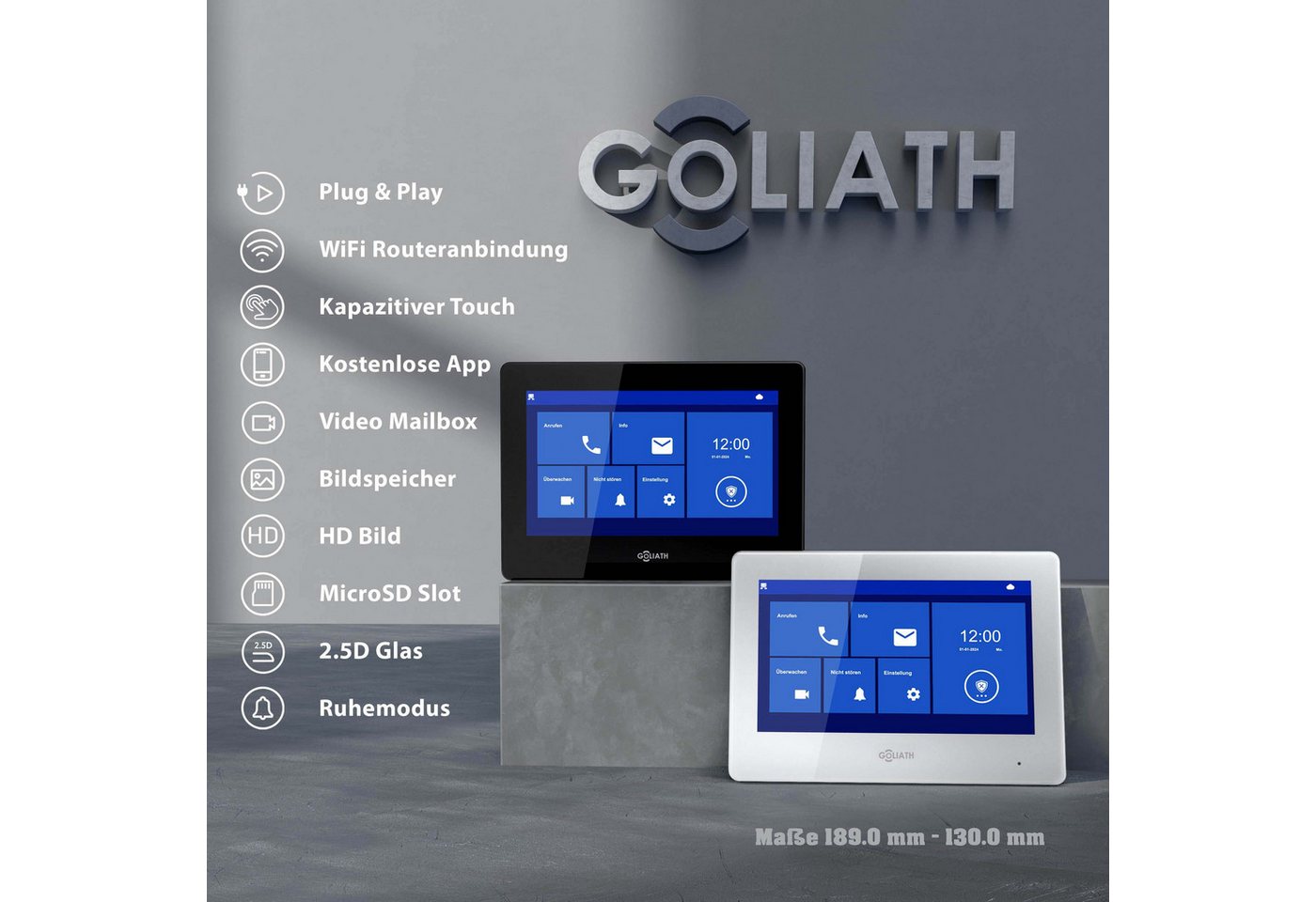

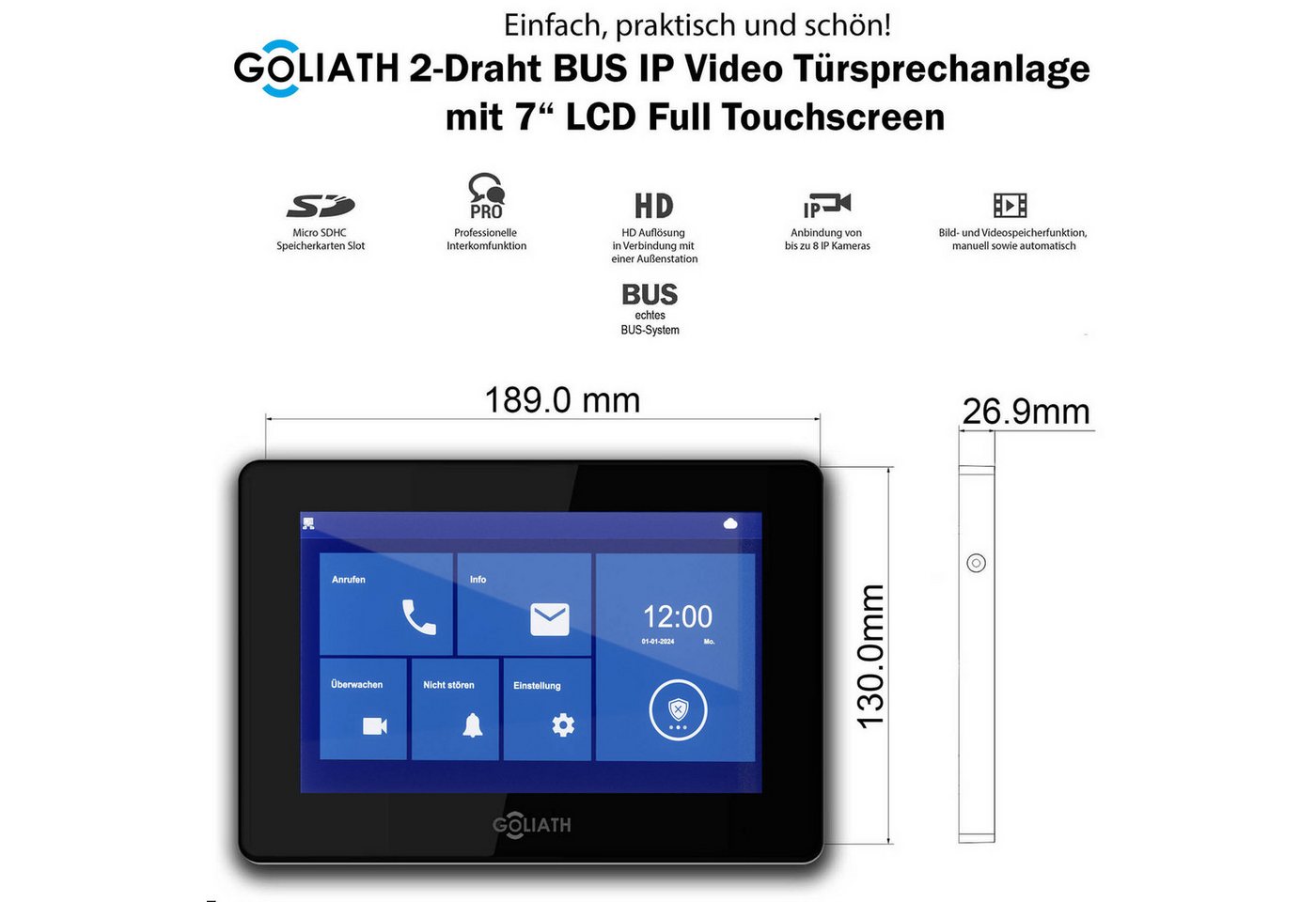

Innenmonitor – Display, Funktionen und Anschlüsse • Touchscreen: 7 Zoll entsprechend Ihrer Auswahl. • Freisprechen über integriertes Mikrofon und Lautsprecher; angeschlossenen Türöffner am Monitor bedienen. • Displayauflösung: 1024 × 600 Pixel. • Anschluss für eine Wohnungsklingel. • Anschluss für einen geeigneten aktiven externen Gong. • Klingelton je Türstation wählbar. • Passwortgeschütztes Menü. • Potenzialfreie Alarmein- und -ausgänge, 2-adrig; Anschluss gemäß Monitoranleitung. • WLAN-Anbindung des Monitors für die App-Funktionen.

Speicher und Aufnahmen Der 7-Zoll-Monitor besitzt einen Steckplatz für eine SD-Karte bis 64 GB. Für die Aufnahmefunktionen ist eine geeignete Speicherkarte erforderlich. Bild- und Videoaufnahmen sowie Besuchernachrichten sind abhängig von Modell und Einrichtung.

Verwenden Sie die Anleitung des tatsächlich gewählten Innenmonitors. App – Besucher sehen, sprechen und Tür öffnen • Live-Bild der Außenstation auf dem Smartphone ansehen. • Mit Besuchern sprechen und den angeschlossenen Türöffner bedienen. • Einrichtung per QR-Code gemäß Anleitung. • Kostenlose App ohne Abonnement; Kosten Ihres Internet- oder Mobilfunktarifs bleiben davon unberührt. • Ein zweiter Türöffner lässt sich mit passender Erweiterung und Einrichtung ansteuern.

Für die App den Innenmonitor mit WLAN und Internet verbinden. Auch das Smartphone benötigt Internet. Betrieb ohne Internet Die lokale Türkommunikation mit Klingelruf, Videogespräch und Bedienung des angeschlossenen Türöffners funktioniert im eingerichteten System ohne Internetzugang.

Für App-Fernzugriff ist eine Internetverbindung erforderlich. Montage und Anschluss Prüfen Sie vor der Montage die vorhandenen Leitungen auf Eignung sowie die Maße der gewählten Montagedose. Innen- und Außenstation gemäß Basic-Line-Anschlussplan am zugehörigen BUS-Modul anschließen und mit dem 48-V-Trafo versorgen.

Der potenzialfreie Türöffnerkontakt NO / COM schaltet, liefert aber keine Versorgungsspannung. Zwischen Außenstation und Türöffner ist die passende zweiadrige Leitung erforderlich. Der Türöffner benötigt eine eigene, geeignete Versorgung; Spannung und Stromart (AC/DC) nach Herstellerangaben prüfen.

Ein zweiter Türöffner an derselben Außenstation erfordert die passende Erweiterung und Einrichtung, beispielsweise AV-VTZ16; diese ist nicht automatisch enthalten. Installation gemäß den Anleitungen der gelieferten Komponenten; Arbeiten an der Netzversorgung durch eine Elektrofachkraft ausführen lassen.

Häufige Fragen Funktioniert die Anlage ohne Internet? Ja. Klingelruf, Videogespräch und Bedienung des angeschlossenen Türöffners funktionieren lokal im eingerichteten System. Für den App-Fernzugriff brauchen Anlage und Smartphone Internet. Ist dies eine Funk-Türklingel?

Die Stationen sind kabelgebunden. WLAN am Monitor dient der App-Anbindung. Kann die vorhandene Klingelleitung bleiben? Das hängt von Leitungstyp, Länge, Zustand und Verteilung ab. Prüfen Sie die Installation anhand des Anschlussplans vor dem Kauf.

Kann ich Premium-Komponenten ergänzen? Basic Line ist eine eigene Systemfamilie. Verwenden Sie Erweiterungen nur mit bestätigter Kompatibilität zur Basic Line. Passt dieses Set zu Ihrem Zuhause? Prüfen Sie Montageplatz, Kabelwege und Türöffner.

Wählen Sie Monitoranzahl, Monitorfarbe und Montageart passend zu Ihrem Haus und zur Ausstattung im Angebot.
