Rhein Beleuchtung Balkonkraftwerk Balkonkraftwerk Halterung

Flexible Solarmodul-Halterung für Balkon & mehrMit der verstellbaren Solarmodul-Halterung lässt sich ein leistungsstarkes PV-Modul flexibel und platzsparend montieren. Der Neigungswinkel von 10° bis 40° kann an die jeweilige Einbausituation angepasst werden.Das Montagesystem eignet sich für 400–600 W Solarmodule mit einer Rahmenbreite bis 1134 mm und kann je nach Montageart an Balkongeländern, Flachdächern oder Betonwänden eingesetzt werden.10–40° flexibel einstellbarer WinkelDer einstellbare Neigungswinkel ermöglicht eine flexible Ausrichtung des Solarmoduls.

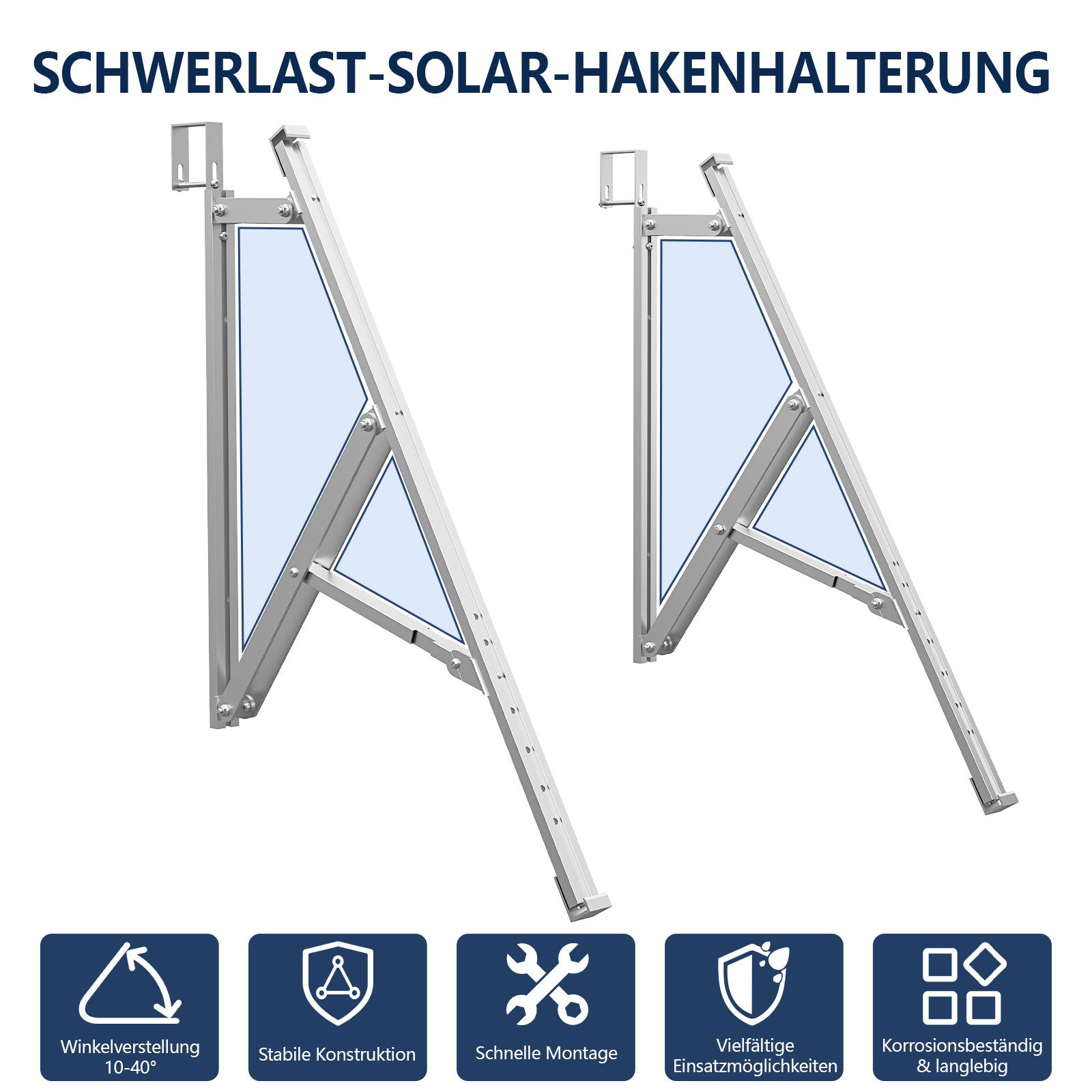

Je nach Montageort kann der Winkel an Sonnenstand und bauliche Gegebenheiten angepasst werden.Robuste AluminiumkonstruktionDer Hauptkörper besteht aus AL6005-T5 Aluminium und verfügt über eine eloxierte Oberfläche. Die verwendeten Edelstahl-304-Schrauben sind für den Einsatz im Außenbereich ausgelegt.Für leistungsstarke SolarmoduleDie Halterung ist für 400–600 W Solarmodule vorgesehen.

Die maximale empfohlene Rahmenbreite beträgt 1134 mm.Für verschiedene MontageorteJe nach Montagesituation kann das System unterschiedlich befestigt werden:Balkongeländer: Mit Balkonhaken und StahlseilenFlachdach: Befestigung mit SpreizdübelnBetonwand: Befestigung mit SpreizdübelnUnter Dachvorsprüngen: Je nach baulichen Voraussetzungen möglichBei der Montage auf Dach oder Betonwand werden die mitgelieferten Balkonhaken nicht benötigt.Klappbares DesignDie Halterungen sind klappbar und können für Transport, Montage und Lagerung platzsparend gehandhabt werden.

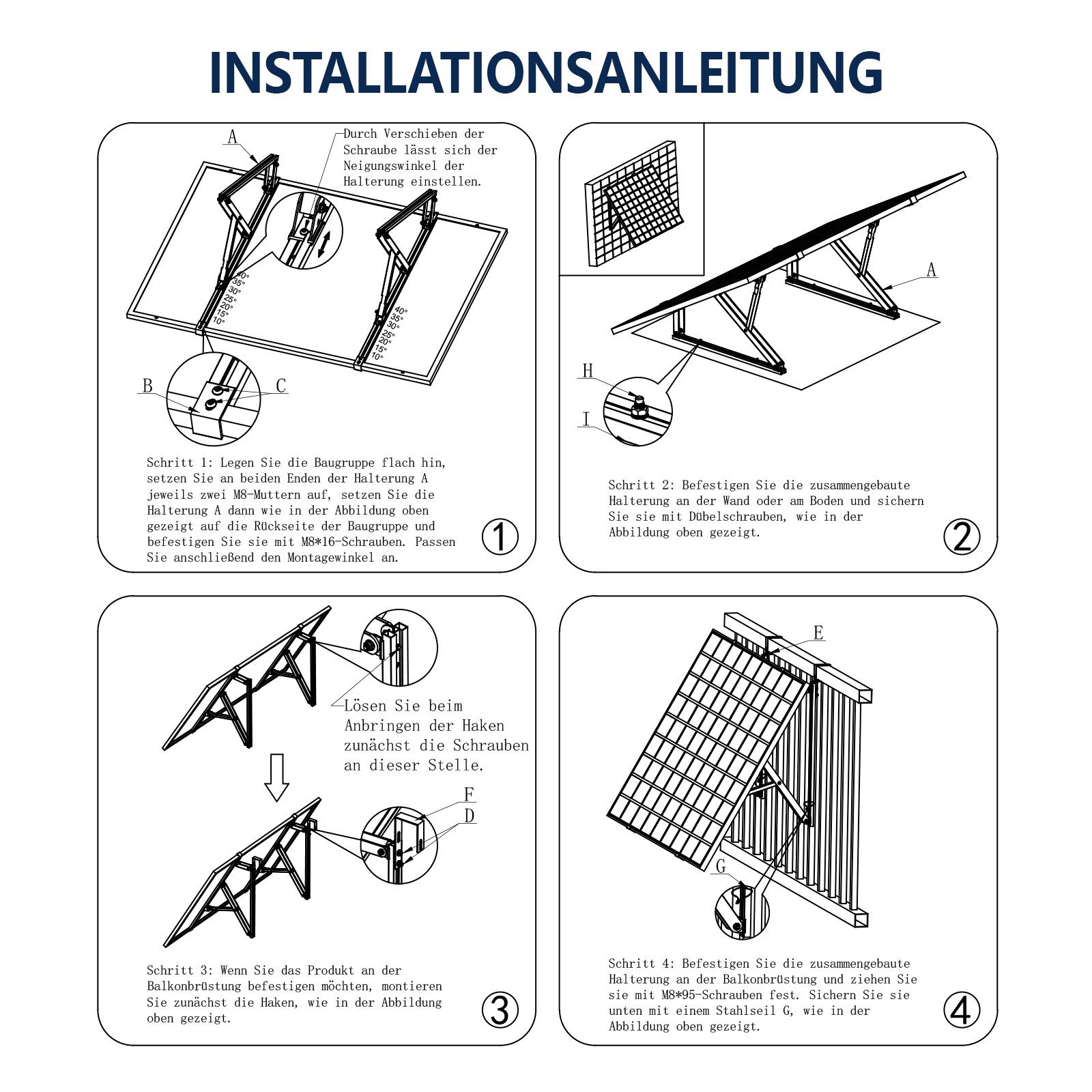

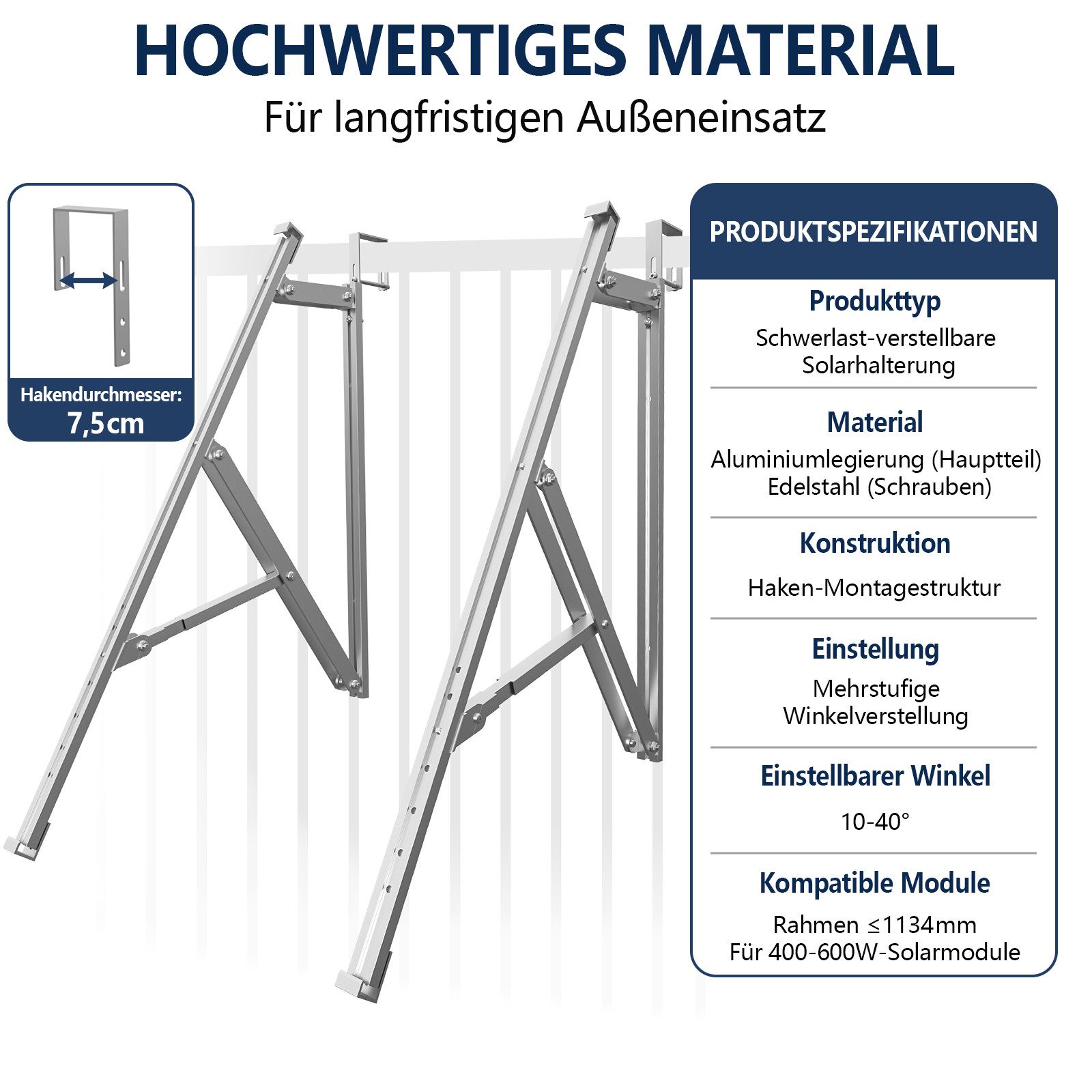

Nach der Montage lässt sich der gewünschte Neigungswinkel einstellen und anschließend sicher fixieren.Technische DatenProdukttyp: Verstellbare Solarmodul-HalterungMaterial Halterung: Aluminiumlegierung AL6005-T5Material Schrauben: Edelstahl 304Oberfläche: EloxiertFarbe: Schwarz / SilberVerstellbereich: 10–40°Hakendurchmesser: 7,5 cmEmpfohlene Modulleistung: 400–600 WMax. empfohlene Rahmenbreite: ≤ 1134 mmNettogewicht: ca. 4,48 kgLieferumfang2 × klappbare Halterung4 × Verbinder8 × M8×16 Schrauben4 × M8×35 Schrauben2 × M8×95 Schrauben2 × Balkonhaken2 × Stahlseile4 × Spreizdübel-Sets4 × Gummischeiben1 × Innensechskantschlüssel1 × Maulschlüssel1 × deutsche MontageanleitungMontageSchritt 1: Solarmodul flach auf eine geeignete Unterlage legen und die Halterungen an den vorgesehenen Befestigungspunkten des Modulrahmens ausrichten.

Mit den M8×16-Schrauben befestigen.Schritt 2: Bei einer Balkonmontage die Balkonhaken an den vorgesehenen Befestigungspunkten montieren.Schritt 3: Die Halterung am Balkongeländer befestigen und mit den M8×95-Schrauben sichern. Anschließend die Stahlseile am Geländer befestigen.Dach- oder Wandmontage: Balkonhaken werden nicht benötigt.

Montagepunkte markieren, passende Bohrungen setzen, Spreizdübel einsetzen und die Halterung sicher befestigen.HinweiseVor der Montage prüfen, ob Solarmodul, Rahmenmaße und Befestigungspunkte mit der Halterung kompatibel sind.Die Tragfähigkeit und Beschaffenheit des Balkongeländers bzw.

Untergrunds muss für die Montage geeignet sein.Bei Außenmontage alle Schraubverbindungen regelmäßig kontrollieren.Bei starkem Wind sollten die örtlichen Bedingungen und die sichere Befestigung der Anlage berücksichtigt werden.Das Solarmodul ist nicht im Lieferumfang enthalten.Häufige FragenIst die Halterung für 400–600 W Solarmodule geeignet?Ja.

Die Halterung ist für Solarmodule im Bereich von 400–600 W vorgesehen. Die empfohlene Rahmenbreite beträgt maximal 1134 mm.Kann der Winkel angepasst werden?Ja. Der Neigungswinkel kann zwischen 10° und 40° eingestellt und anschließend fixiert werden.Kann die Halterung am Balkon montiert werden?Ja.

Für die Balkonmontage sind Balkonhaken und Stahlseile im Lieferumfang enthalten.Ist auch eine Wand- oder Dachmontage möglich?Ja. Für geeignete Betonwände oder Flachdächer können die mitgelieferten Spreizdübel verwendet werden. Die Balkonhaken werden hierbei nicht benötigt.Ist das Solarmodul im Lieferumfang enthalten?Nein.

Geliefert wird ausschließlich das Montagesystem mit dem aufgeführten Zubehör.
