NuaSol Solarmodul-Halterung Ziegeldach Photovoltaik

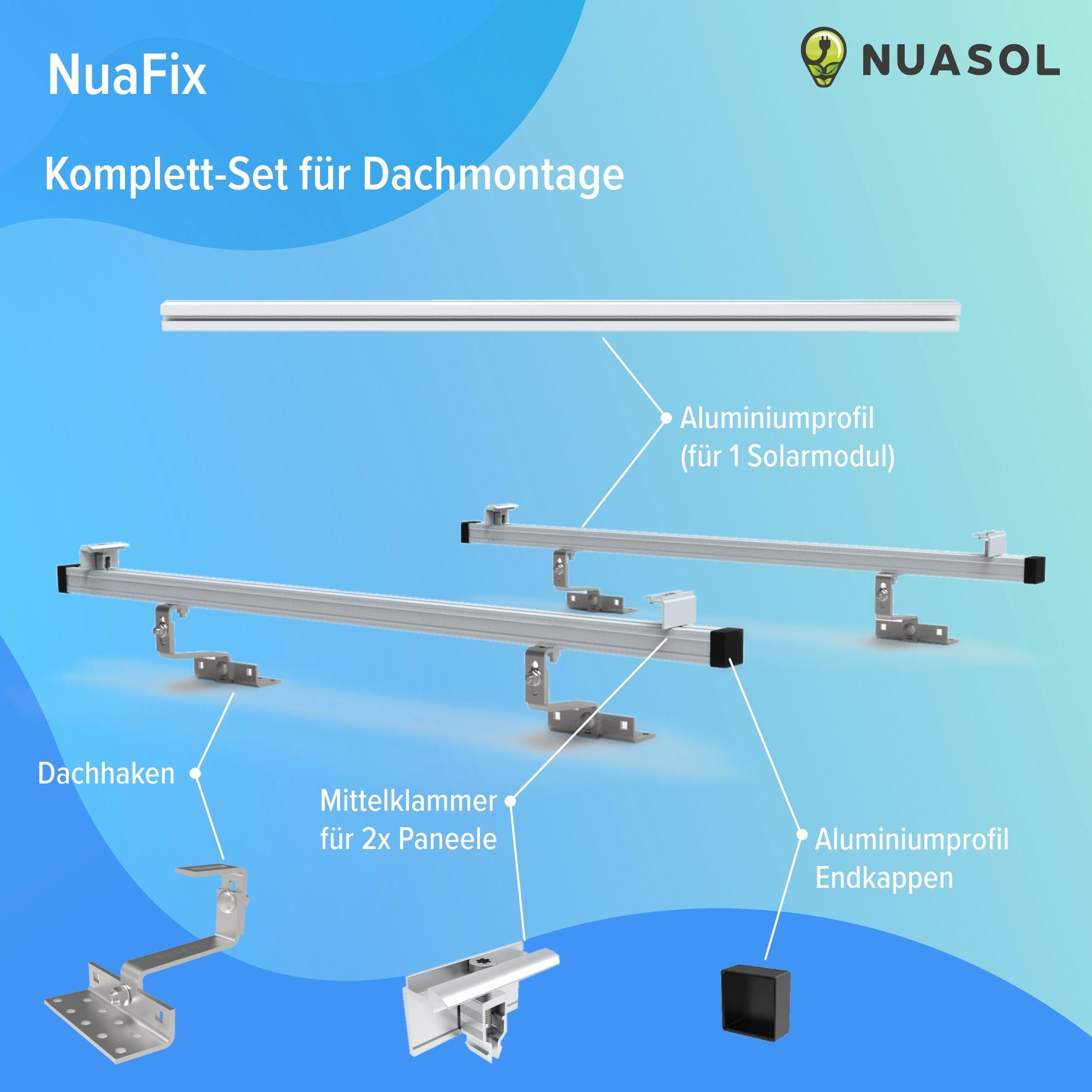

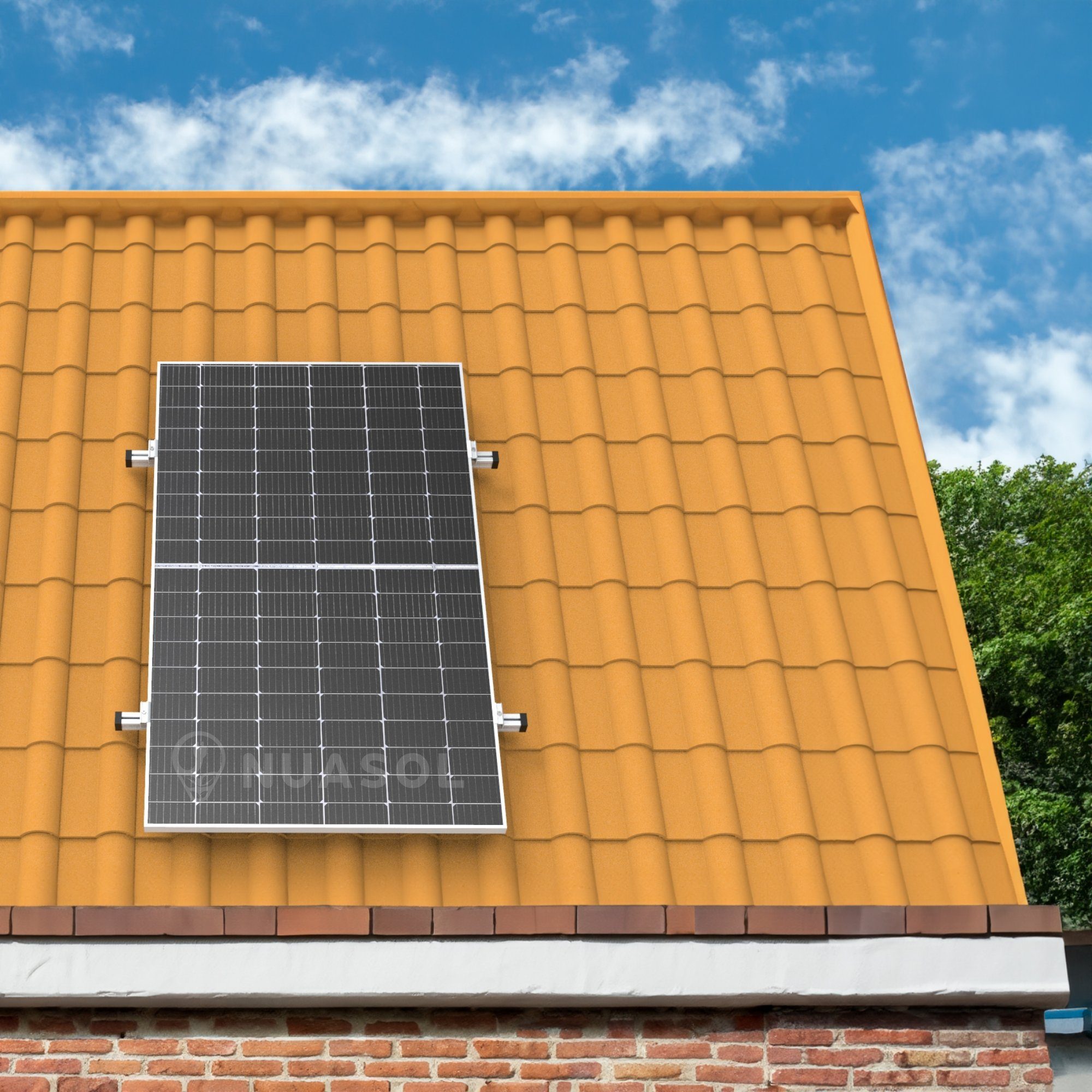

NuaSol - Dachmontage-Set für ein SolarmodulNuaSol - DoItYourself Dachmontage-Set für ein SolarpaneelNuaSol bittet Ihnen unterschiedliche Montagematerialien für die Anbringung Ihrer Mini-PV-Anlage oder Ihres Balkonkraftwerkes. Von Stockschrauben über Dachhaken bis hin zu Z-Winkeln, bei uns finden Sie für jede Anbringungsart das passende Montagematerial.Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihrer Solarmodule, auf dem Hausdach nötig sind.Die Vorbereitung1: Dachhaken unterhalb des Profils befestigen 2: Endklammern auf den Enden befestigen 3: Endkappen setzenAlles dabei!Dieses umfangreiche Dachhalterungs-Set für Solarmodule beinhalte alle Komponenten, die für die Anbringung von einem Solarmodul auf dem Hausdach benötigt werden.Einfache Anbringung1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 4: Solarmodule einhängen 5: Endklammern festziehenGeeignet für Solarmodule mit einer Höhe von 35 mm!DetailsMaße Profil: 1230 x 40 x 40 mmMaße Endklammer: 70 x 34 x 28,6 mmMaße Endkappe: 43 x 20 x 43 mmDachhakenUnsere witterungsbeständigen, aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert.

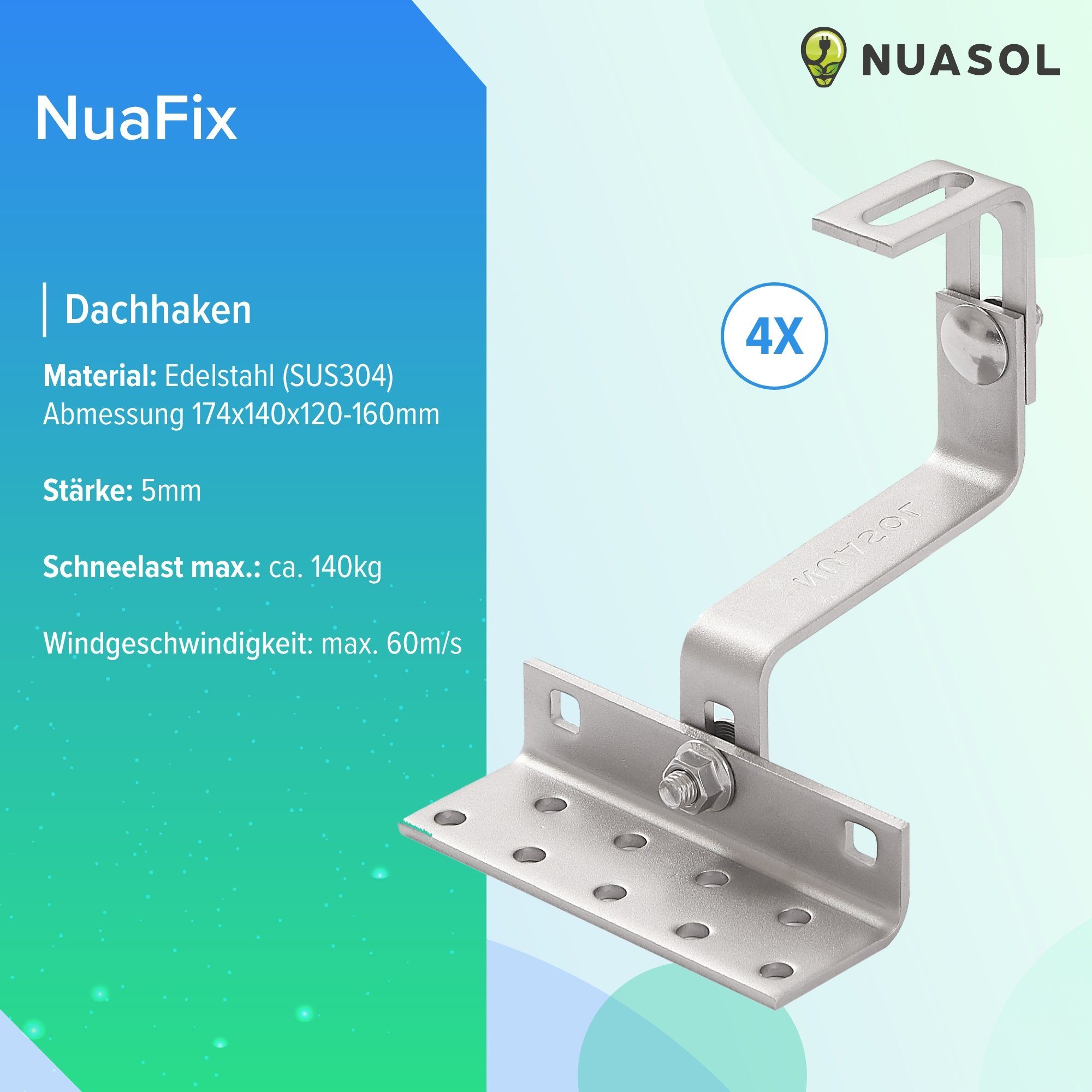

Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.NuaFix Dachhaken im DetailMaterial: Edelstahl (SUS 304)Flachstahlhaken: 60 x 30 x 5 mmLänge Haken innen: 115 mmMaße Grundplatte: 140 x 54 x 5 mmBefestigungsbohrungen: 9 x 9mm versetztHöhenverstellbarkeit Grundplatte: 44-47 mmHöhenverstellbarkeit Flachstahlhaken: 60-92 mmLanglochmessung: 45 x 11 mmHöhenverstellbar Gesamt: 120-160 mmGesamt Maße: 174 x 140 x 120-160 mmPassende Schraube: M10x25 A2 EdelstahlPassende Mutter: M10 Edelstahl A2Schneelast max.: ca. 140kgWindgeschwindigkeit: max. 60m/sGewicht Stück: 0,76 kgAluminiumprofilDas aus hochwertigen AL5005-T5 gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1150 mm.Schrauben-SetDie Dachhaken befestigen Sie ganz einfach mit den 12 Edelstahl-Holzschrauben unter den Ziegeln.

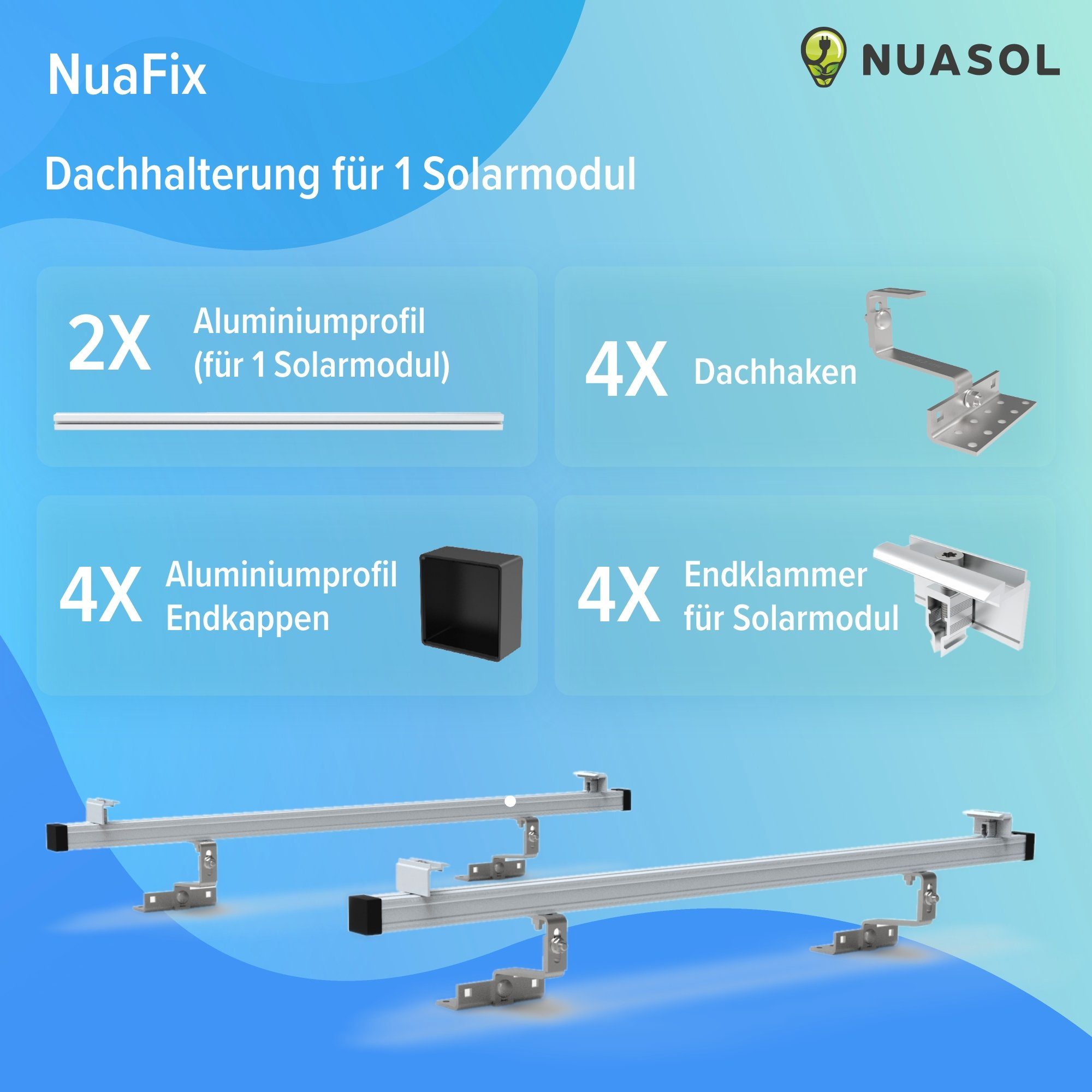

Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.EndklammerDie aus Aluminium AL6005-T5 gefertigten Endklammern fixieren das Solarmodul an dem Aluminiumprofil. Endklammern in die Schiene schieben, festschrauben, fertig!Endkappe4 EPDM Endkappen verhindern das Eindringen von Schmutz und Regen in die Aluminiumprofile.ERWEITERN SIE IHRE ALUMINIUMPROFILELieferumfangMontageschiene 2x 1230mm4x Endklemme4x Sechskantschraube4x FlanschmutterVerstellbarer Dachhaken Montage 4x (4x L-Sockel; 4x Z-Teil; 4x L-Gelenk; 8x Schlossschraube M10x25; 8xM10 Flanschmutter)4x Schienenkappe12x Holzschrauben
