Impulse Innovation Steckdose Anhängersteckersatz

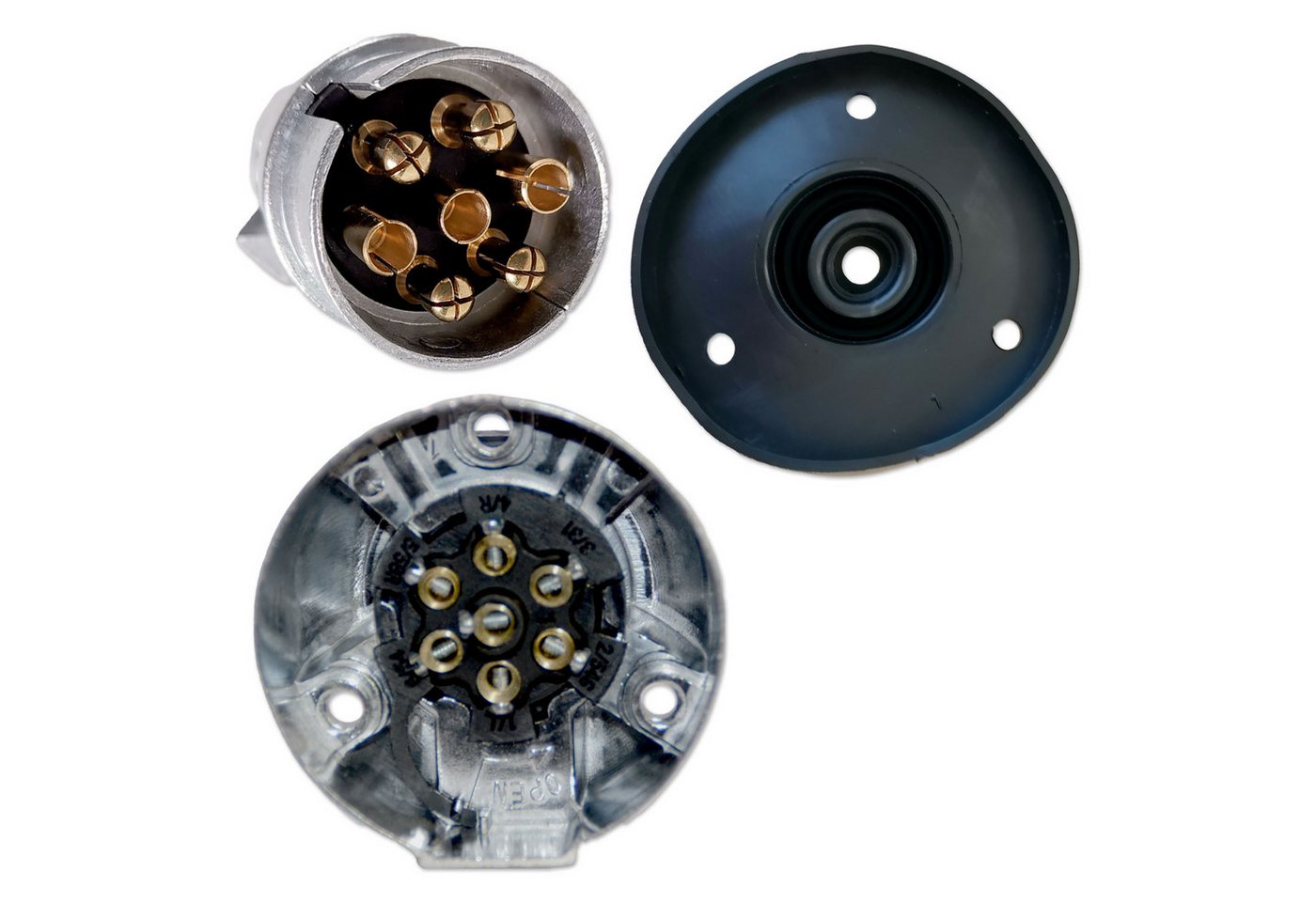

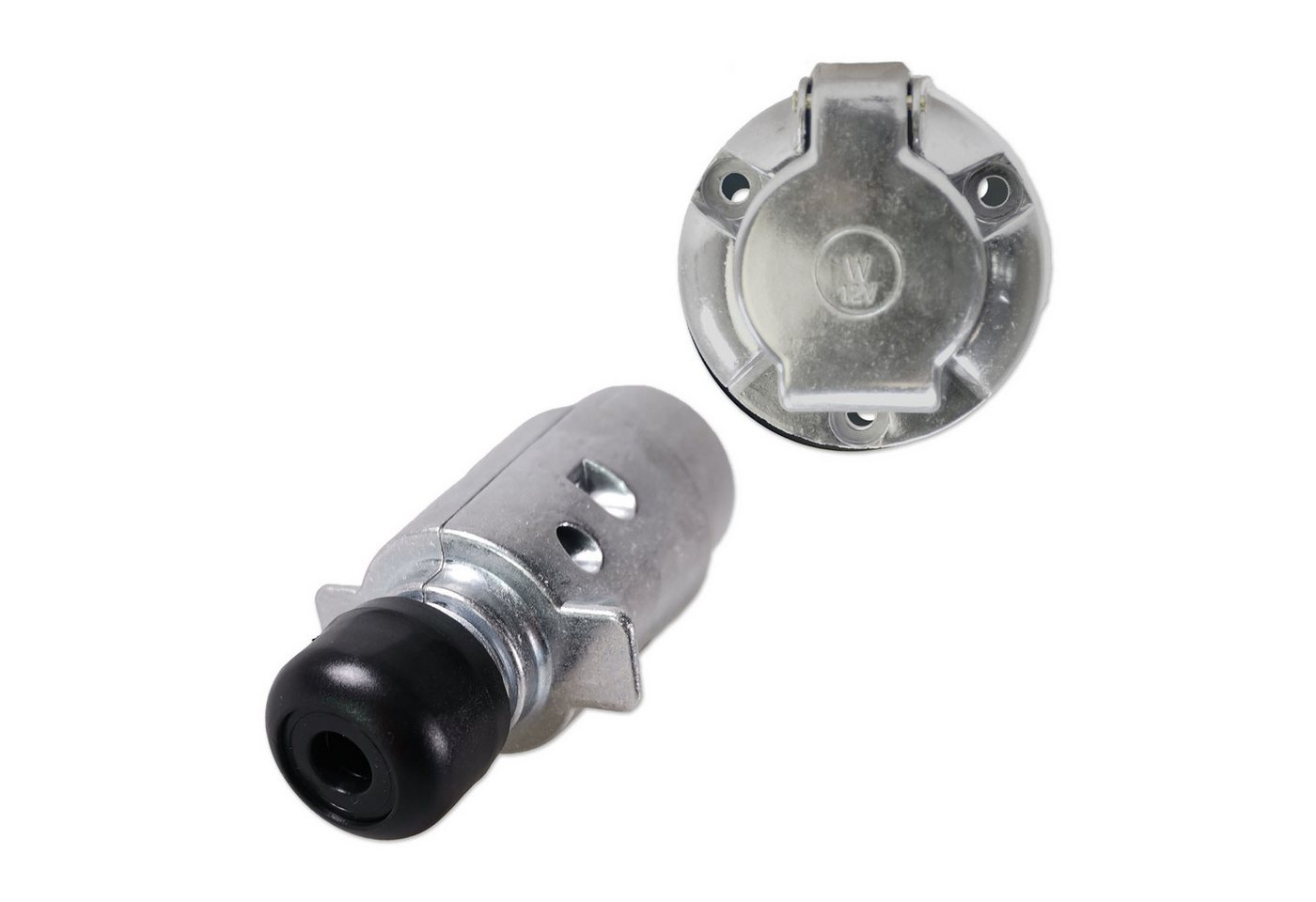

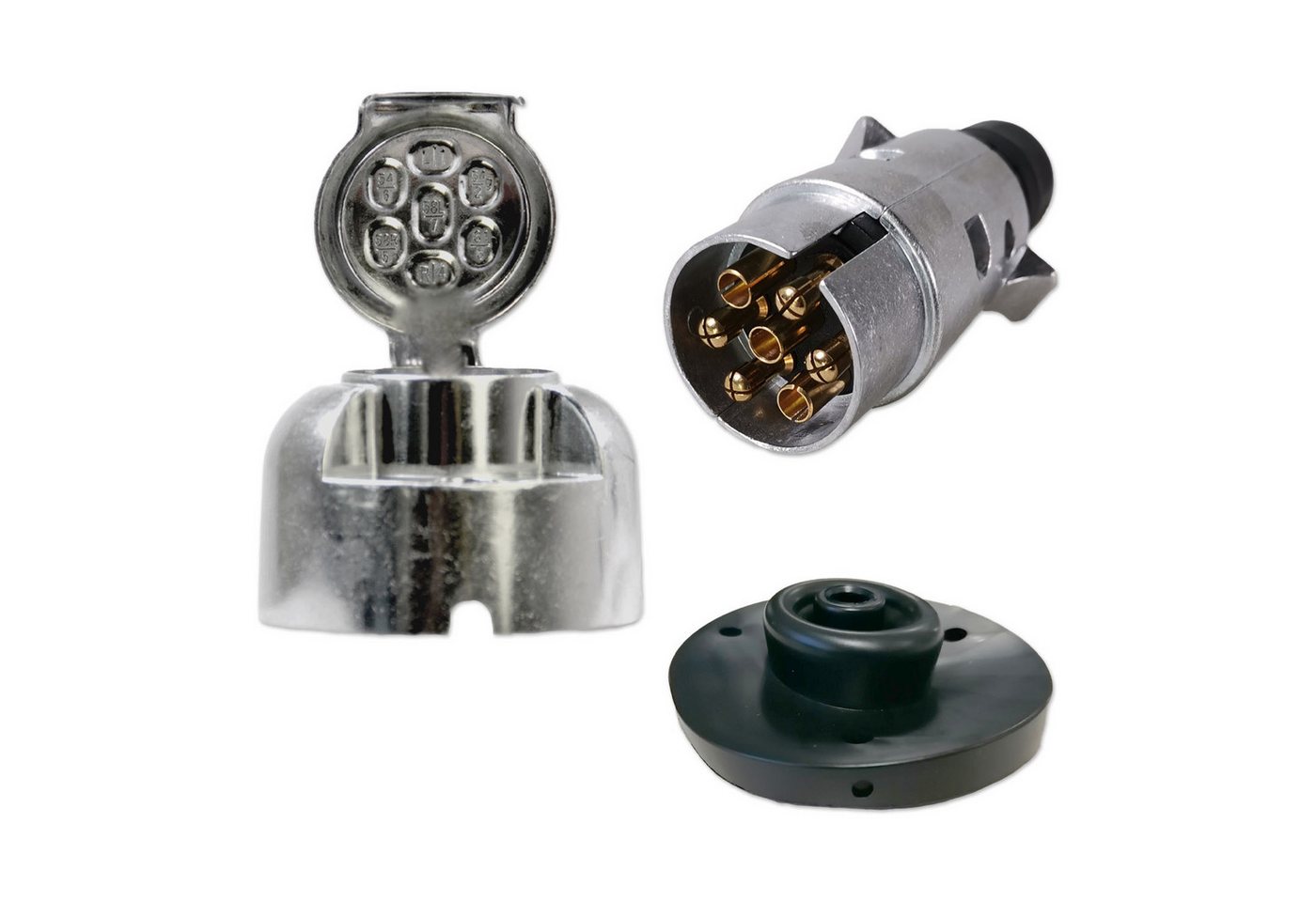

Anhänger Steckerset 7-polig 12V 16A - Aluminium - Stecker, Steckdose und Dichtung - ISO 1724 Dieses 7-polige Anhänger Steckerset aus Aluminium besteht aus einem 7-poligen Anhängerstecker, einer passenden 7-poligen Anhängersteckdose und einer runden Gummidichtung für die Steckdose.

Das Set ist für 12V-Anhängerelektrik nach ISO 1724 ausgelegt und eignet sich für Reparatur, Austausch, Nachrüstung und Neuaufbau klassischer Anhängeranschlüsse. Der Stecker wird kabelseitig am Anhänger montiert, die Steckdose fahrzeugseitig am Zugfahrzeug oder an einer geeigneten Halterung.

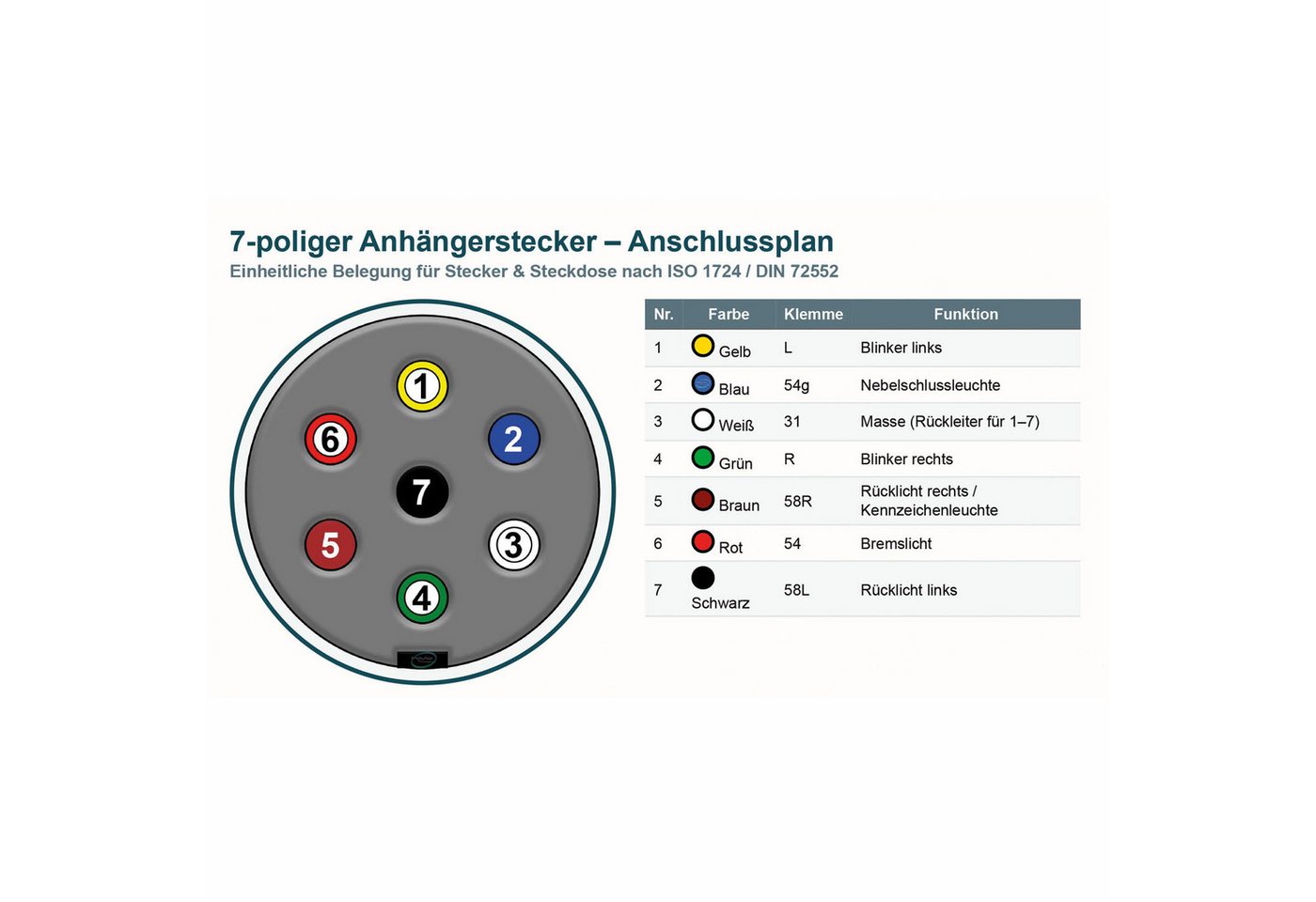

Über die 7-polige Verbindung werden die grundlegenden Licht- und Signalfunktionen übertragen, darunter Blinker, Bremslicht, Schlusslicht, Masse und Nebelschlussleuchte. Die robuste Aluminiumausführung ist besonders sinnvoll, wenn eine stabilere Alternative zu einfachen Kunststoff-Steckverbindungen gewünscht ist.

Technische Angaben aus der Serienbeschreibung

: Marke: Impulse InnovationBezeichnung: AS-7P-A-SETArtikel: Anhänger Steckerset / 7-poliges Steckerset / Anhängerstecker Set / Anhängersteckdose Set / KFZ Anhänger ElektrosetSet-Inhalt: 7-poliger Anhängerstecker, 7-polige Anhängersteckdose, runde GummidichtungAusführung: Stecker und Steckdose für 7-polige AnhängeranschlüsseNennspannung: 12 V DCNennstrom: 16 AAnzahl Kontakte: 7Norm / Belegung: ISO 1724Kabelanschlussart: SchraubklemmenKontaktmaterial: Messing (CuZn)Gehäusematerial Stecker und Steckdose: AluminiumdruckgussDichtung: Gummi, rund, passend zur enthaltenen SteckdoseFarbe: Silber / metallisch und SchwarzStromart: Gleichstrom (DC) Eigenschaften: Komplettes 7-poliges Steckerset: Enthält Stecker, Steckdose und Dichtung für eine passende Verbindung zwischen Anhänger und Zugfahrzeug.Robuste Aluminiumausführung: Stecker und Steckdose aus Aluminiumdruckguss für mechanisch stärker beanspruchte Anwendungen.Nach ISO 1724: Für klassische 7-polige Anhängersysteme im 12V-Bereich geeignet.Stecker für Anhängerseite: Der 7-polige Stecker wird am Anhängerkabel montiert.Steckdose für Fahrzeugseite: Die 7-polige Steckdose wird am Zugfahrzeug, Halter oder Fahrzeugrahmen montiert.Schraubklemmen: Die Leitungen können direkt angeschlossen und fest verschraubt werden.Messingkontakte: Für zuverlässige elektrische Kontaktierung bei sachgerechter Montage.Gummidichtung enthalten: Unterstützt eine saubere Montage der Steckdose und schützt den rückseitigen Anschlussbereich besser vor Schmutz und Feuchtigkeit. Anwendungsbereiche: PKW-Anhänger: Für klassische 7-polige Licht- und Signalverbindungen.Trailer und Transportanhänger: Für einfache Anhängersysteme mit 12V-Beleuchtung.Wohnwagen und Caravan: Geeignet für ältere oder einfache 7-polige Anschlusslösungen.Pferdeanhänger und Bootsanhänger: Für Anhänger mit passender 7-poliger Verkabelung.Nutzfahrzeuge und Transporter: Für Reparatur, Nachrüstung oder Austausch vorhandener 7-poliger Anschlüsse.Land- und Forstwirtschaft: Für Traktoren, Anhänger und Arbeitsgeräte mit 12V-Anhängerelektrik.Werkstatt und Fahrzeugbau: Für Neuaufbau, Austausch und Instandsetzung von Anhängerstecksystemen. Beschreibung: Das Anhänger Steckerset 7-polig aus Aluminium ist eine robuste Lösung für die elektrische Verbindung zwischen Zugfahrzeug und Anhänger. Es enthält einen kabelseitigen Anhängerstecker, eine fahrzeugseitige Anhängersteckdose und eine runde Gummidichtung für die Steckdose. Damit eignet sich das Set besonders für Anwender, die Stecker und Dose gemeinsam erneuern oder eine vollständige 7-polige Steckverbindung neu aufbauen möchten. Die 7-polige Belegung nach ISO 1724 ist für die grundlegende Anhängerbeleuchtung vorgesehen. Übertragen werden linker und rechter Blinker, Masse, Schlusslicht rechts, Bremslicht, Schlusslicht links und Nebelschlussleuchte. Für Rückfahrlicht, Dauerplus, Ladeleitung oder weitere Zusatzfunktionen wird in der Regel ein 13-poliger Anschluss benötigt. Stecker und Steckdose bestehen aus Aluminiumdruckguss. Dadurch sind sie stabiler als viele einfache Kunststoffausführungen und eignen sich gut für Anhänger, Nutzfahrzeuge, Landwirtschaft, Werkstatt und Fahrzeugbau. Die Kontakte bestehen aus Messing und werden über Schraubklemmen angeschlossen. Die mitgelieferte Gummidichtung wird hinter der Steckdose montiert und unterstützt den Schutz des rückseitigen Anschlussbereichs. Für eine zuverlässige Funktion sollten die Leitungen sauber abisoliert, korrekt nach Belegung angeschlossen und gegen Zug, Scheuern, Knicken und Feuchtigkeit geschützt werden. Nach der Montage sollten alle Lichtfunktionen am Anhänger geprüft werden. Kontaktbelegung nach ISO 1724: PinKlemmeFunktionÜbliche Kabelfarbe1LBlinker linksGelb254gNebelschlussleuchteBlau331MasseWeiß4RBlinker rechtsGrün558RSchlusslicht / Begrenzungslicht rechtsBraun654BremslichtRot758LSchlusslicht / Begrenzungslicht linksSchwarz Hinweis: Kabelfarben und Belegung können je nach Fahrzeug, Anhänger, Kabelsatz, Hersteller oder Reparaturzustand abweichen. Vor dem Anschluss immer die tatsächliche Belegung am Fahrzeug und am Anhänger prüfen. Bei Stecker und Steckdose außerdem die Ansicht der Kontaktseite bzw. Anschlussseite beachten. Wichtige Hinweise zur Auswahl: Set aus Stecker und Steckdose: Geeignet, wenn beide Seiten der 7-poligen Verbindung erneuert oder neu aufgebaut werden sollen.Stecker für Anhängerseite: Wird am Anhängerkabel montiert.Steckdose für Fahrzeugseite: Wird am Zugfahrzeug oder an einer passenden Halterung montiert.Für Grundbeleuchtung: Geeignet für klassische 7-polige Anhängerbeleuchtung nach ISO 1724.13-polig erforderlich: Wenn Rückfahrlicht, Dauerplus, Ladeleitung oder weitere Zusatzfunktionen benötigt werden.Kein Kabelsatz enthalten: Leitungen, Kabel, Befestigungsschrauben und weiteres Anschlussmaterial müssen bei Bedarf separat vorhanden sein.Nur 12V: Nicht für 24V-Systeme, 230V oder Haushaltsstrom verwenden. Verwendungshinweise: Nur für 12V-Gleichstromsysteme im Fahrzeug- und Anhängerbereich verwenden.Vor Montage oder Anschluss die Stromzufuhr unterbrechen.Kabelbelegung vor dem Anschließen prüfen und mit der Kontaktbelegung von Stecker und Steckdose abgleichen.Leitungen sauber abisolieren und fest in den Schraubklemmen befestigen.Aderendhülsen verwenden, wenn Leitungsart und Anschlussklemme dies erfordern.Dichtung zwischen Steckdose und Montagefläche korrekt positionieren.Kabel gegen Zug, Scheuern, Knicken und Feuchtigkeit schützen.Stecker und Steckdose vollständig schließen bzw. montieren.Nach der Montage festen Sitz und alle Lichtfunktionen am Anhänger prüfen. Sicherheits- und Warnhinweise: Nur bestimmungsgemäß als 7-poliges Anhänger-Stecksystem im 12V-Bordnetz verwenden.Nicht verwenden, wenn Gehäuse, Kontakte, Schraubklemmen, Dichtung oder Kabel beschädigt sind.Falsch angeschlossene Leitungen können zu Fehlfunktionen, Kurzschluss oder Beschädigung der Fahrzeugelektrik führen.Steckverbindung nicht unter hoher Last trennen, wenn dadurch Funkenbildung oder Kontaktverschleiß entstehen kann.Montage nur durch fachkundige Personen oder gemäß Fahrzeug- bzw. Herstellerangaben durchführen.Kontaktbereich regelmäßig auf Korrosion, Feuchtigkeit, Verschmutzung und festen Sitz prüfen.Nicht dauerhaft unter Wasser setzen und nicht direkt mit Hochdruck reinigen.Nicht für 24V-Systeme, 230V, Netzspannung oder haushaltsübliche Steckdosen verwenden.Von Kindern fernhalten - kein Spielzeug. Lieferumfang: 1× Anhängerstecker 7-polig aus Aluminium1× Anhängersteckdose 7-polig aus Aluminiumdruckguss1× runde Gummidichtung für die enthaltene Anhängersteckdose Häufige Fragen: Wofür wird dieses 7-polige Anhänger Steckerset verwendet? Das Set wird verwendet, wenn Stecker und Steckdose einer 7-poligen Anhängerverbindung neu aufgebaut, ersetzt oder gemeinsam erneuert werden sollen. Es eignet sich für klassische 12V-Anhängerbeleuchtung nach ISO 1724. Ist das Set für Rückfahrlicht oder Dauerplus geeignet? Nein. Eine 7-polige Verbindung nach ISO 1724 ist für die grundlegenden Lichtfunktionen vorgesehen. Für Rückfahrlicht, Dauerplus oder Ladeleitung wird in der Regel ein 13-poliger Anschluss benötigt. Was ist der Vorteil der Aluminiumausführung? Aluminiumdruckguss ist mechanisch robuster als viele einfache Kunststoffausführungen. Das ist sinnvoll bei stärkerer Beanspruchung, häufigem Anhängerbetrieb, Nutzfahrzeugen, Landwirtschaft oder klassischer Fahrzeugtechnik. Ist ein Kabelsatz im Lieferumfang enthalten? Nein. Geliefert werden Stecker, Steckdose und Gummidichtung. Kabel, Befestigungsschrauben und weiteres Anschlussmaterial müssen bei Bedarf separat vorhanden sein. Passt das Set zu normalen 7-poligen Anhängersystemen? Ja, das Set ist für gängige 7-polige Anhängeranschlüsse nach ISO 1724 vorgesehen. Vor der Montage sollten Belegung, Kabelzustand und Anschlussseite geprüft werden.
