Einsteckschloss Buntbartschloss

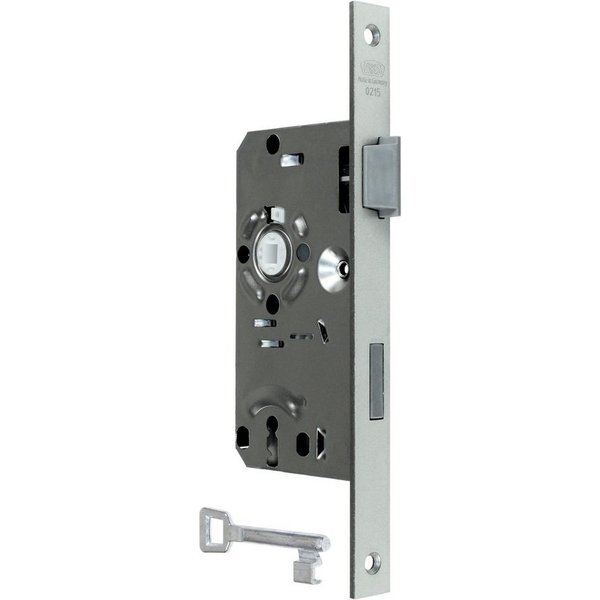

BKS Buntbartschloss, DIN Rechts, 55/72/8, Stulp: eckig, 20 x 235mm Hersteller: BKS GmbH Herstellernummer: 2150298 Dieses Einsteckschloss gehört zu der Produktkategorie Zimmertürschloss nach DIN 18251. Das Zimmertürschloss ist für den Innenbereich in Wohnräumen und Büros.

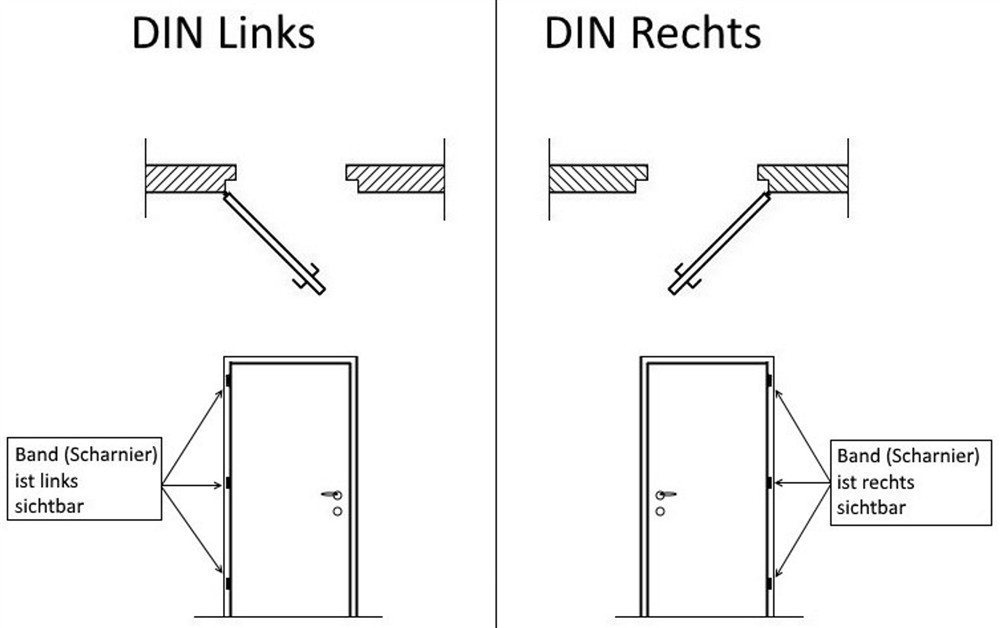

Schlossbohrung/Lochung Bei der Schlossbohrung oder auch Lochung genannt, handelt es sich um ein Buntbartschloss. Bei diesem Schloss erfolgt die Verriegelung mit dem mitgelieferten Buntbartschlüssel. DIN Richtung Die Anschlagrichtung beschreibt zu welcher Seite sich eine Tür öffnet und ist entscheidend bei der Richtung der Falle beim Schloss.

Die Anschlagrichtung ist DIN Rechts. Dornmaß Das Dornmaß wird von der mitte Vierkant Loch bis Vorderkante Stulp gemessen und hat bei diesem Schloss ein Maß von 55mm. Entfernung Die Entfernung beschreibt das Maß von mitte Vierkantloch bis mitte Schlossbohrung (beim Buntbartschloss mitte Kopf des Schlüssellochs) und hat bei diesem Schloss einen Wert von 72mm.

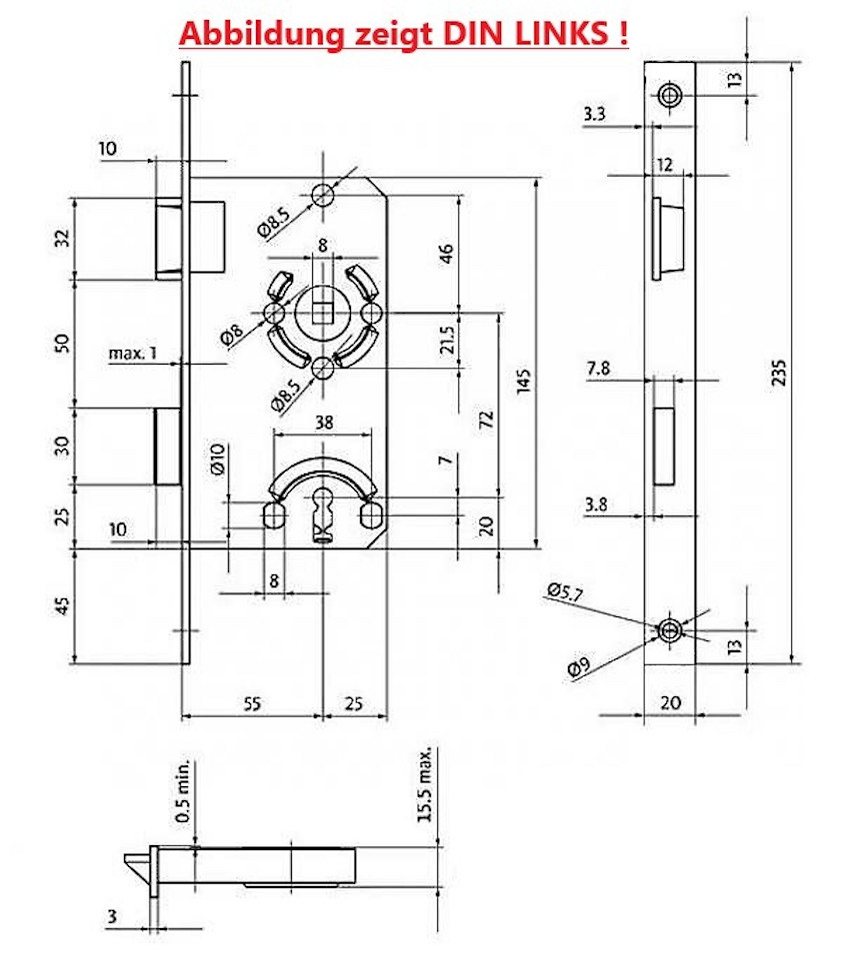

Weitere Maße finden Sie in den Skizzen bei den einzelnen Produkten. Schlossfalle (Falle) und Riegel Die keilförmige Falle aus Kunststoff hält die Tür im Schließblech, nachdem diese ins Schloss gefallen ist. Die Falle wird über eine Feder aus dem Schloss raus gedrückt.

Zum öffnen der Tür wird die Falle über die Schlossnuss mit dem Türdrücker zurück gezogen. Der Riegel aus Kunststoff verriegelt die Tür und wird mit dem Buntbartschlüssel bedient. Vierkant In der Schlossnuss befindet sich ein Vierkantloch für den Vierkant, an dem die Türdrücker/Türgriffe befestigt werden.

Beim betätigen der Türgriffe wird über den Vierkant und die Schlossnuss die Falle zurückgezogen, sodass die Tür geöffnet werden kann. Die Größe von dem Vierkantloch für den Türdrücker ist 8mm groß. Sollte der vorhandenen Vierkant kleiner als die Lochung sein, kann dies mit einer Ausgleichshülse ausgeglichen werden.

Beanspruchungsklassen Schlösser werden in die Beanspruchungsklassen 1-4 eingeteilt. Das Schloss gehört zur Klasse 1 Kategorie und gehört somit zu den weniger beanspruchten Schlössern. Schlösser der Klasse 2 kommen z.B. bei Zimmertüren im Wohnbereich zum Einsatz.

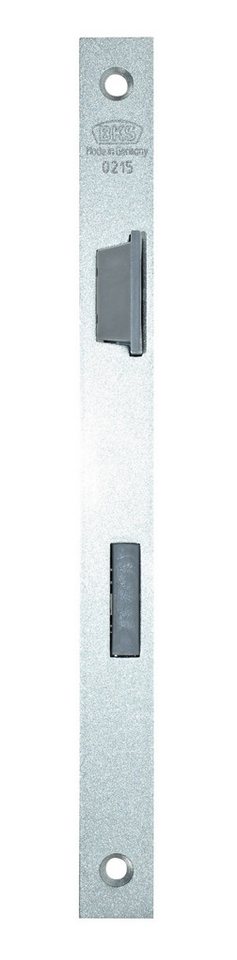

Funktion Dieses Schloss ist ohne Wechselfunktion. Das bedeutet, dass die Falle der Tür nur über den Türdrücker zurückgezogen werden kann. Stulp Der Stulp ist das nach dem Einbau noch sichtbare Abschlussblech. Die Stulpform ist eckig. Die Höhe ist 235mm, die Breite hat 20mm und die Stärke des Blechs hat 3mm.
